Teleskop-Einbaugarnituren

Teleskopierbar & flexibel:

Unsere Einbaugarnituren passen sich stufenlos an unterschiedliche Einbautiefen an – ideal für Setzungen im Erdreich oder Unebenheiten im Baugrubenniveau.

Kompatibel & passgenau:

Entwickelt für den Einsatz mit gängigen Armaturen – insbesondere Hawle, Düker, Friatec und AVK-Armaturen – lassen sich unsere Garnituren mit unseren Tragplatten und Straßenkappen ideal kombinieren.

Montage:

Schnell und werkzeuglos möglich. Einfach einsetzen, arretieren und fertig! So sparen Sie Zeit und reduzieren den Aufwand bei der Installation.

Wartungsfrei & langlebig:

Der Einsatz von korrosionsbeständigen Materialien wie PE-HD, Edelstahl und EPDM garantiert eine lange Lebensdauer – ganz ohne Wartung.

Normgerecht gefertigt:

Unsere Einbaugarnituren erfüllen die Anforderungen des DVGW-Arbeitsblattes GW 336 und stehen damit für Sicherheit und Qualität im Tiefbau.

Teleskop-Einbaugarnituren
Typ S

meistverkauftes Modell, verbindet Technik mit cleveren Details
Standard-Kopf für gängige Schieber und Dreikantschlüssel – bewährt und zuverlässig im Einsatz
Integrierte Arretierungsnocken unterhalb des Kopfes sorgen für perfekten Halt in unseren Tragplatten – kein Verrutschen oder Verdrehen beim Bedienen
Zwei variable Kennzeichnungsscheiben (Gas/Wasser) unter dem Kopf – ermöglichen eine schnelle und eindeutige Zuordnung bereits beim Einbau

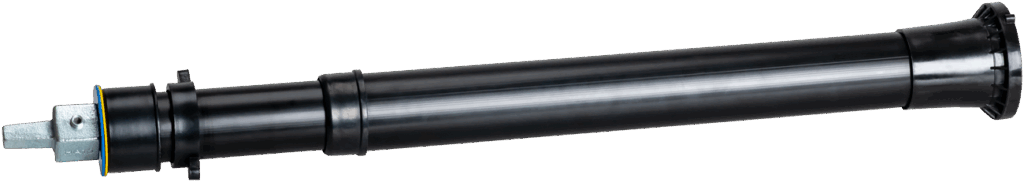

Teleskop-Einbaugarnituren Typ S
aus Stahl und Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
verwendbar für alle gängigen Ventilanbohrarmaturen und Schieber bis Nennweite DN 300
zentrischer Sitz in der Straßenkappe durch Zentrierkappe
einfache Montage durch Clip-System, kein Verstiften notwendig

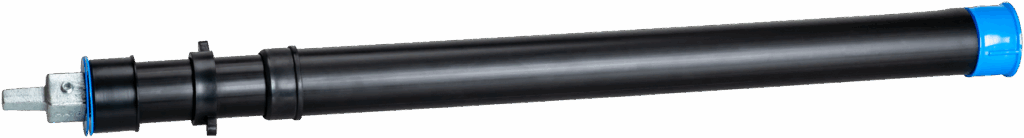

Teleskop-Einbaugarnituren Typ S Hawle
aus Stahl und Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
verwendbar für alle gängigen Ventilanbohrarmaturen und Schieber bis Nennweite DN 300
zentrischer Sitz in der Straßenkappe in Kombination mit der Tragplatte
einfache Montage durch Clip-System, kein Verstiften notwendig

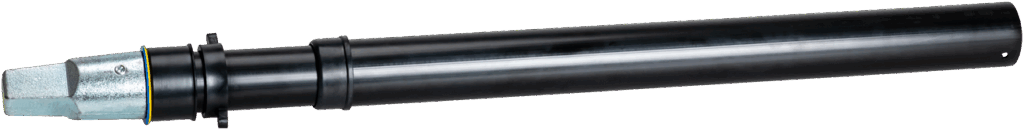

Teleskop-Einbaugarnituren Typ S uni/flex
aus Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
wirtschaftlich durch auswechselbare Verbindungselemente für Ventile, Schieber und Kugelhähne
zentrischer Sitz in der Straßenkappe durch Zentrierkappe / Tragplatte
einfache Montage durch Clip-System, kein Verstiften notwendig

Beim uni/flex-System werden Kuppelmuffen und Adapterglocken (alternative Anschlüsse) nicht vormontiert. Je nach Größe / Schieber / Marke ist eine einfache Montage über Clip-Stifte möglich.

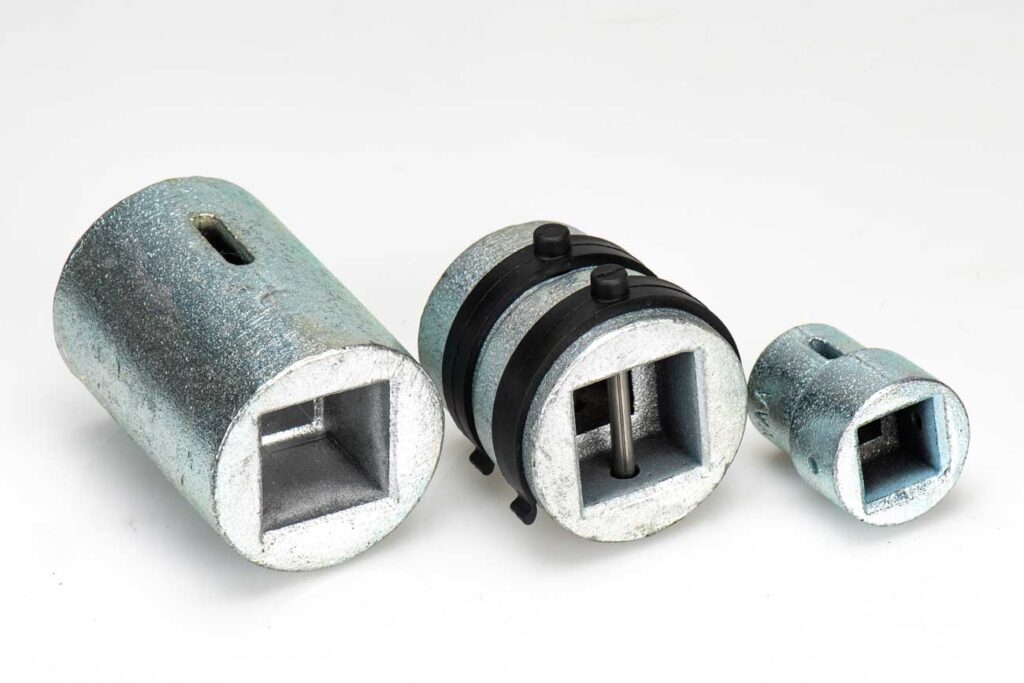

Kuppelmuffen

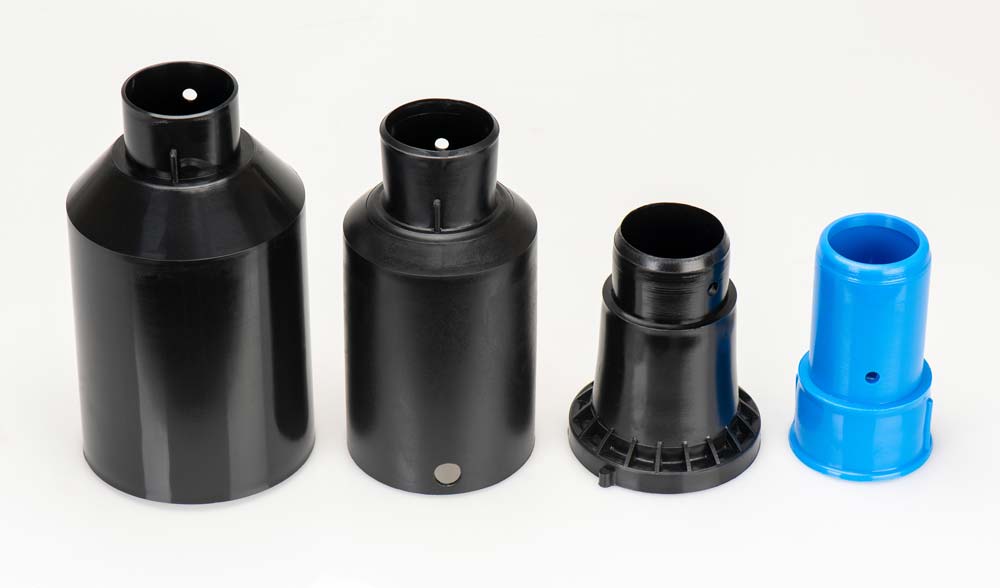

Adapterglocken / alternative Anschlüsse

Typ S uni/flex, unmontiert

Technische Informationen
zu Typ S

Download:

Hier können Sie die technischen Informationen zu Einbaugarnituren als PDF herunterladen:

Angaben zu Rohrdeckungen sind Ca.-Maße und abhängig von der Höhe der Armatur, sie können somit innerhalb der Nennweite bis zu 20 cm abweichen.

Teleskop-Einbaugarnituren
Typ D

preisbewusstes Model für den flexiblen Einbau
Standard-Kopf für gängige Schieber und Dreikantschlüssel – bewährt und zuverlässig im Einsatz
Zentrierkappe unter dem Vierkantschoner sorgt für eine stabile und mittige Positionierung der Garnitur im Einbau – auch ohne Tragplatte mit Arretierungsnut.
Ohne Kennzeichnungsscheiben – ideal für neutrale oder flexible Anwendungen

Teleskop-Einbaugarnituren Typ D
aus Stahl und Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
verwendbar für alle gängigen Ventilanbohrarmaturen und Schieber bis Nennweite DN 300
zentrischer Sitz in der Straßenkappe durch Zentrierkappe
einfache Montage durch Clip-System, kein Verstiften notwendig

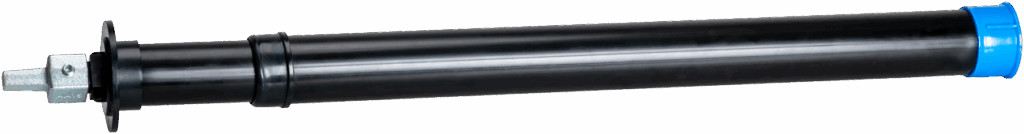

Teleskop-Einbaugarnituren Typ D Hawle
aus Stahl und Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
verwendbar für alle gängigen Ventilanbohrarmaturen und Schieber bis Nennweite DN 300
zentrischer Sitz in der Straßenkappe in Kombination mit der Tragplatte
einfache Montage durch Clip-System, kein Verstiften notwendig

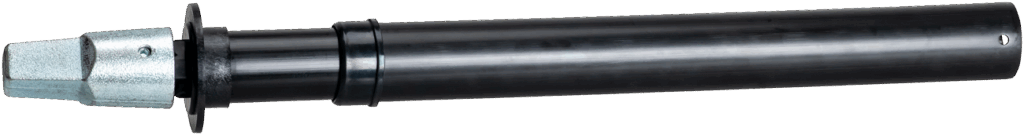

Teleskop-Einbaugarnituren Typ D uni/flex
aus Edelstahl

stufenlos höhenverstellbar
jede Rohrdeckung auf Kundenwunsch möglich
wirtschaftlich durch auswechselbare Verbindungselemente für Ventile, Schieber und Kugelhähne
zentrischer Sitz in der Straßenkappe durch Zentrierkappe / Tragplatte
einfache Montage durch Clip-System, kein Verstiften notwendig

Beim uni/flex-System werden Kuppelmuffen und Adapterglocken (alternative Anschlüsse) nicht vormontiert. Je nach Größe / Schieber / Marke ist eine einfache Montage über Clip-Stifte möglich.

Kuppelmuffen

Adapterglocken / alternative Anschlüsse

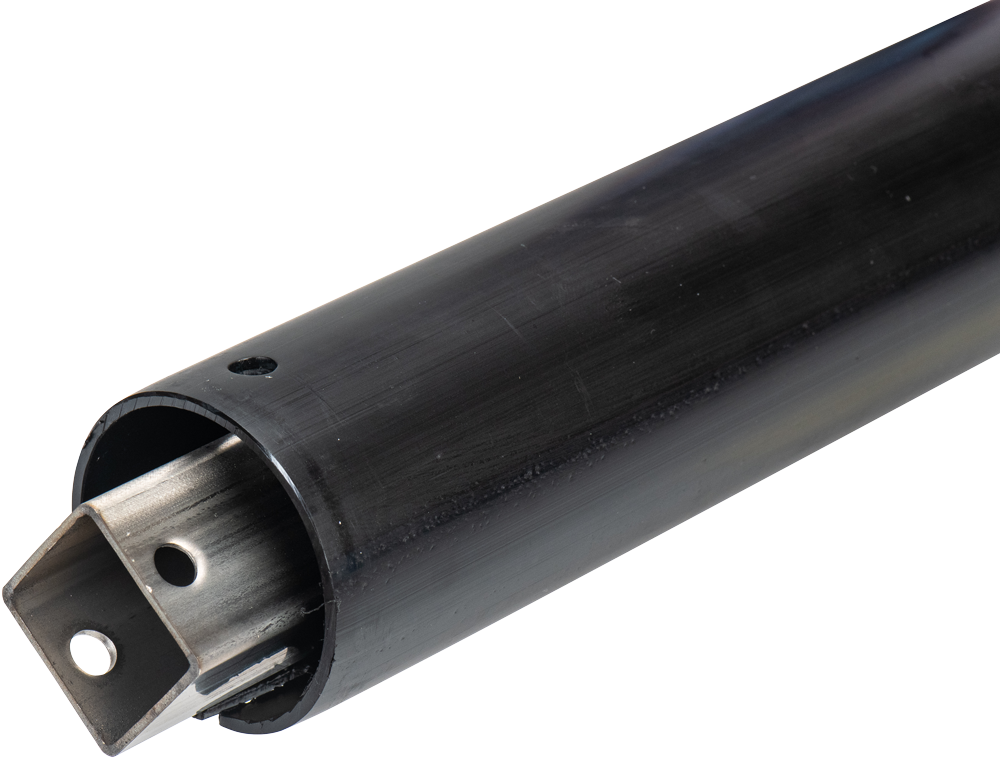

Typ D uni/flex, unmontiert

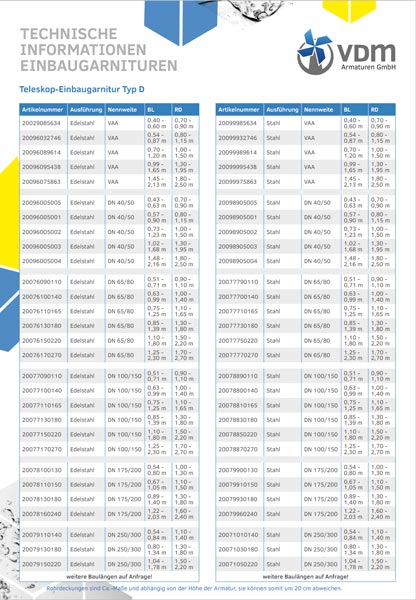

Technische Informationen
zu Typ D

Download:

Hier können Sie die technischen Informationen zu Einbaugarnituren als PDF herunterladen:

Angaben zu Rohrdeckungen sind Ca.-Maße und abhängig von der Höhe der Armatur, sie können somit innerhalb der Nennweite bis zu 20 cm abweichen.
